U svijetu proizvodnje, strojevi za ubrizgavanje igraju glavnu ulogu u proizvodnji širokog raspona plastičnih proizvoda. Jedna od najvažnijih komponenti stroja za ubrizgavanje je jedinica stezanja. Kao vodeći dobavljač strojeva za ubrizgavanje, uzbuđen sam što ću ući u zamršeno djelovanje jedinice za stezanje i objasniti njegov značaj u postupku oblikovanja ubrizgavanja.
Osnove stroja za ubrizgavanje
Prije nego što zaronimo u detalje stezanja, ukratko pregledajmo osnovne komponente stroja za ubrizgavanje. Stroj za ubrizgavanje sastoji se od dva glavna dijela: jedinice za ubrizgavanje i jedinice za stezanje. Jedinica za ubrizgavanje odgovorna je za topljenje i ubrizgavanje plastičnog materijala u kalup, dok jedinica stezanja drži kalup zatvoren tijekom postupka ubrizgavanja i izbacuje gotov proizvod nakon što se ohladi.
Funkcija stezanja
Primarna funkcija stezanja jedinice je osigurati potrebnu silu da se kalup zatvori tijekom postupka ubrizgavanja. To je ključno jer se rastopljena plastika ubrizgava u kalup pod visokim tlakom, a bez dovoljne sile stezanja, kalup se može otvoriti, što rezultira bljeskalicom (viškom plastike) ili nepotpunim punjenjem šupljine kalupa.
Jedinica stezanja također igra ulogu u izbacivanju gotovog proizvoda. Nakon što se plastika ohladi i očvrsne u kalupu, stezalna jedinica otvara kalup i koristi mehanizam za izbacivanje kako bi proizvod izbacio iz šupljine kalupa.
Vrste stezačkih jedinica
Postoji nekoliko vrsta stezačkih jedinica koje se koriste u strojevima za ubrizgavanje, a svaka ima svoje prednosti i nedostatke. Najčešći tipovi uključuju hidrauličke jedinice za stezanje, mehaničke jedinice za stezanje i hibridne jedinice za stezanje.
Hidrauličke stezaljke
Jedinice hidrauličnih stezanja najčešće su korištena vrsta stezanja u injekcijskim strojevima. Oni koriste hidrauličke cilindre za stvaranje sile stezanja, koja je obično proporcionalna veličini cilindara i tlaku hidrauličke tekućine.
Jedna od glavnih prednosti hidrauličkih stezačkih jedinica su njihove velike sposobnosti sile stezanja. Oni mogu stvoriti vrlo visoke sile, što ih čini prikladnim za velike primjene za ubrizgavanje ubrizgavanja. Jedinice hidrauličnih stezanja također nude glatku i preciznu kontrolu nad silom stezanja, omogućujući točno i dosljedno oblikovanje.
Međutim, jedinice hidrauličkih stezanja također imaju neke nedostatke. Oni su relativno energetski intenzivni, jer im je potrebna stalna opskrba hidrauličkom tekućinom za održavanje sile stezanja. Oni su također veći i teže od ostalih vrsta stezačkih jedinica, što može ograničiti njihovu upotrebu u nekim aplikacijama.
Mehaničke stezaljke
Mehaničke stezaljke koriste sustav mehaničkih veza za generiranje sile stezanja. Obično se sastoje od preklopnog mehanizma koji pretvara linearno gibanje hidrauličkog ili električnog pokretača u veliku silu stezanja.
Jedna od glavnih prednosti mehaničkih stezačkih jedinica je njihova energetska učinkovitost. Ne zahtijevaju konstantnu opskrbu hidrauličkom tekućinom, što može rezultirati značajnim uštedama energije u usporedbi s hidrauličkim stezalnim jedinicama. Mehaničke stezaljke također su općenito manje i lakše od hidrauličkih stezačkih jedinica, što ih čini prikladnijim za primjene gdje je prostor ograničen.
Međutim, mehaničke stezaljke također imaju određena ograničenja. Obično imaju niži kapacitet sile stezanja od hidrauličkih stezačkih jedinica, što može ograničiti njihovu upotrebu u velikim primjenama oblikovanja injekcije. Također im je potrebno više održavanja nego jedinica hidrauličkih stezanja, jer sustav mehaničkih veza s vremenom se može istrošiti.
Hibridne stezaljke
Hibridne stezaljke kombiniraju prednosti hidrauličkih i mehaničkih stezaljki. Obično koriste hidraulički sustav za generiranje početne sile stezanja i mehanički mehanizam prebacivanja za održavanje sile tijekom postupka ubrizgavanja.
Hibridne stezaljke nude visoke mogućnosti sile stezanja hidrauličkih stezaljki s energetskom učinkovitošću i kompaktnom veličinom mehaničkih jedinica stezanja. Također su fleksibilniji od hidrauličkih ili mehaničkih stezačkih jedinica, jer se mogu lako prilagoditi kako bi se udovoljile specifičnim zahtjevima različitih primjena kalupa.
Princip rada stezaljke
Princip rada stezalice može se podijeliti u nekoliko faza: zatvaranje plijesni, stezanje, ubrizgavanje, hlađenje i otvaranje plijesni.
Zatvaranje kalupa
Prva faza postupka oblikovanja ubrizgavanja je zatvaranje plijesni. Jedinica stezanja pomiče pomičnu ploču prema fiksnom pločama, prikupljajući dvije polovice kalupa. To se obično radi pomoću hidrauličkog ili električnog pokretača, koji kreće ploča duž skupa vodilišta.
Stezanje
Nakon što se kalup zatvori, jedinica stezanja nanosi potrebnu silu stezanja kako bi se kalup zatvorio tijekom postupka ubrizgavanja. Sila stezanja obično se generira hidrauličkim cilindrima ili mehaničkim mehanizmom prebacivanja, ovisno o vrsti jedinice za stezanje.
Sila stezanja mora biti dovoljna da se kalup ne otvori pod visokim tlakom ubrizgane plastike. Potrebna sila stezanja ovisi o nekoliko čimbenika, uključujući veličinu i oblik kalupa, vrstu plastičnog materijala koji se koristi i tlak ubrizgavanja.
Ubrizgavanje
Nakon stezanja kalupa, jedinica za ubrizgavanje topi plastični materijal i ubrizgava ga u šupljinu kalupa pod visokim tlakom. Plastični materijal ispunjava šupljinu kalupa, poprimajući oblik kalupa.
Hlađenje
Jednom kada se šupljina kalupa napuni plastikom, postupak hlađenja započinje. Sustav hlađenja cirkulira rashladno sredstvo kroz kanale u kalupu kako bi se uklonila toplina iz plastike, uzrokujući da se učvrsti.
Vrijeme hlađenja važan je faktor u procesu oblikovanja ubrizgavanja, jer utječe na kvalitetu i snagu gotovog proizvoda. Vrijeme hlađenja mora se pažljivo kontrolirati kako bi se osiguralo da se plastika ravnomjerno očvrsne i bez ikakvih nedostataka.
Otvaranje kalupa
Nakon što se plastika ohladi i očvrsne, stezalna jedinica otvara kalup. Pokretni platen se odseljava od fiksnog ploča, razdvajajući dvije polovice kalupa.
Jednom kada je kalup otvoren, mehanizam izbacivanja gura gotov proizvod iz šupljine kalupa. Mehanizam izbacivanja može biti jednostavan mehanički uređaj, kao što je pin za izbacivanje ili složeniji sustav, poput hidrauličkog izbacivača.
Važnost dobro funkcionirajuće jedinice za stezanje
Dobro funkcionirajuća stezalna jedinica ključna je za uspješan rad strojeva za ubrizgavanje. Osigurava da se kalup drži zatvoren tijekom postupka ubrizgavanja, sprečavajući bljeskalicu i osiguravajući potpuno punjenje šupljine kalupa. Također igra ključnu ulogu u izbacivanju gotovog proizvoda, osiguravajući da se ukloni iz kalupa bez ikakvih oštećenja.
Pored funkcionalne važnosti, dobro održavana jedinica za stezanje također može poboljšati učinkovitost i produktivnost operacije oblikovanja ubrizgavanja. Davanjem dosljedne i točne sile stezanja, može smanjiti broj neispravnih dijelova i povećati ukupni izlaz stroja.
Zaključak
Zaključno, stezalna jedinica je kritična komponenta stroja za ubrizgavanje. Igra ključnu ulogu u postupku oblikovanja ubrizgavanja držeći kalup zatvoren tijekom postupka ubrizgavanja i izbacivanjem gotovog proizvoda nakon što se ohladi. Na raspolaganju je nekoliko vrsta stezačkih jedinica, a svaka je s vlastitim prednostima i nedostacima. Razumijevanjem principa rada jedinice za stezanje i odabirom pravog tipa za vašu prijavu, možete osigurati uspješan rad vašeg injekcijskog stroja i proizvesti visokokvalitetne plastične proizvode.

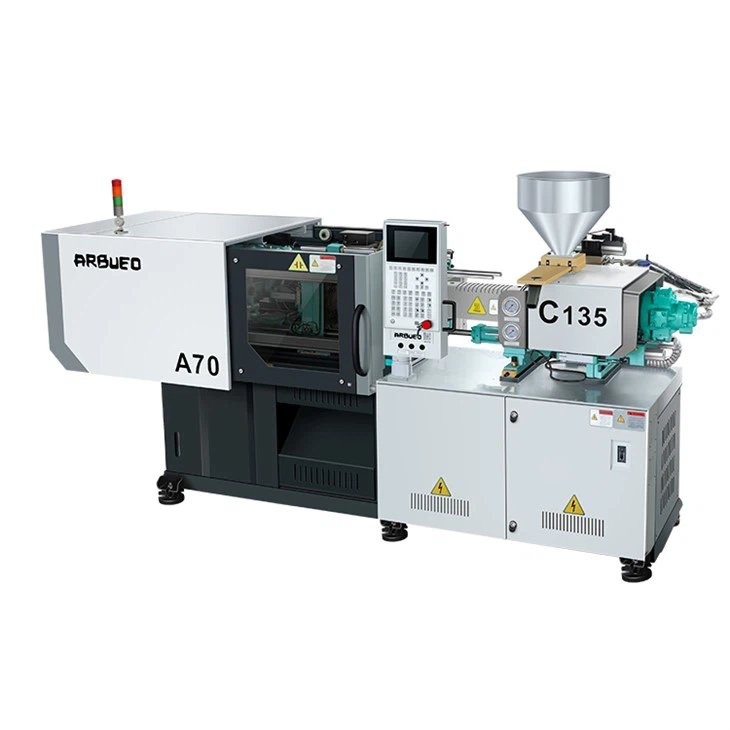

Ako ste zainteresirani da saznate više o našemStroj za ubrizgavanje poliuretanske pjene,,Stroj za ubrizgavanje stolice, iliStroj za ubrizgavanje vrućeg trkačaili ako imate bilo kakvih pitanja o jedinici stezanja ili drugim aspektima oblikovanja ubrizgavanja, slobodno nas kontaktirajte. Mi smo vodeći dobavljač strojeva za ubrizgavanje i posvećeni smo pružanju našim kupcima najkvalitetnije proizvode i usluge. Započnimo raspravu o vašim specifičnim zahtjevima i istražimo kako naši strojevi mogu zadovoljiti vaše potrebe za proizvodnjom.
Reference
- Prijestolje, JL (2001). Plastika reologija i obrada. Marcel Dekker.
- Rosato, DV, & Rosato, DP (2000). Priručnik za ubrizgavanje. Publikacije Hanser Gardner.
- OSSWALD, TA, & TRENG, L. -S. (2007). Priručnik za ubrizgavanje. Hanser.
